لودر کاترپیلار 986
لودر کاترپیلار 986 یکی از پیشرفته‌ترین و قدرتمندترین ماشین‌آلات سنگین در دسته لودرهای چرخ‌دار است که توسط شرکت کاترپیلار، یکی از پیشگامان صنعت ماشین‌آلات راهسازی و معدنی، تولید می‌شود. این دستگاه با طراحی robust و قابلیت‌های بالا، برای عملیات سنگین در معادن، پروژه‌های ساختمانی، و کارهای بارگیری مواد فله‌ای طراحی شده است. مدل 986 با تمرکز بر کارایی، ایمنی، و کاهش آلایندگی، گزینه‌ای ایده‌آل برای محیط‌های کاری چالش‌برانگیز است. این لودر با ظرفیت باکت بین 5.0 تا 10.3 متر مکعب (معادل 6.5 تا 13.5 یارد مکعب)، قادر به جابجایی مواد سنگین مانند سنگ، خاک، و مواد معدنی است. وزن عملیاتی استاندارد آن 44355 کیلوگرم است که نشان‌دهنده استحکام و پایداری بالای آن در برابر بارهای سنگین می‌باشد. کاترپیلار 986 با بهره‌گیری از فناوری‌های نوین مانند سیستم‌های هیدرولیکی پیشرفته و موتورهای کم‌مصرف، نه تنها بهره‌وری را افزایش می‌دهد بلکه هزینه‌های عملیاتی را نیز کاهش می‌دهد. این دستگاه در دو نسخه استاندارد و High Lift عرضه می‌شود که نسخه High Lift با وزن 47175 کیلوگرم، برای کارهای نیازمند ارتفاع بیشتر مناسب است. در ادامه، به بررسی جزئیات فنی، عملکرد، و مزایای این لودر می‌پردازیم تا درک کاملی از قابلیت‌های آن به دست آید. این ماشین‌آلات اغلب در پروژه‌های بزرگ مانند استخراج معادن روباز، ساخت سدها، و عملیات بندری استفاده می‌شوند، جایی که سرعت و قدرت حیاتی است.
مشخصات موتور و قدرت
موتور لودر کاترپیلار 986 از مدل Cat® C15 است که با قدرت 335 کیلووات بر اساس استاندارد ISO 14396:2002، یکی از قوی‌ترین موتورها در کلاس خود محسوب می‌شود. این موتور دیزلی شش سیلندر با حجم 15.2 لیتر، bore 137 میلی‌متر و stroke 171.5 میلی‌متر، طراحی شده تا گشتاور بالایی تولید کند. حداکثر گشتاور آن 2411 نیوتن‌متر در 1200 دور در دقیقه است که با افزایش گشتاور 16 درصدی، امکان عملکرد بهینه در شرایط بار سنگین را فراهم می‌کند. سرعت پیک قدرت 1600 دور در دقیقه و سرعت نامی 2000 دور در دقیقه است. قدرت ناخالص بر اساس SAE J1995:2014 برابر 340 کیلووات و قدرت خالص بر اساس SAE J1349:2011 برابر 278 کیلووات می‌باشد. این موتور با گزینه‌های آلایندگی مختلف عرضه می‌شود: یکی مطابق با استانداردهای U.S. EPA Tier 4 Final، EU Stage V و Japan 2014، و دیگری معادل Tier 3 و EU Stage IIIA برای بازارهایی مانند برزیل. این انعطاف‌پذیری اجازه می‌دهد تا دستگاه در مناطق مختلف جهان بدون مشکلات قانونی استفاده شود. قدرت خالص تبلیغ‌شده، قدرت موجود در فلایویل است وقتی موتور با فن در حداقل سرعت، سیستم ورودی هوا، سیستم اگزوز و آلترناتور تجهیز شده باشد. موتور C15 با فناوری‌های پیشرفته مانند تزریق مستقیم سوخت و سیستم خنک‌کننده کارآمد، مصرف سوخت را بهینه می‌کند و عمر مفید بالایی دارد. در عملیات معدنی، این موتور می‌تواند ساعت‌ها بدون وقفه کار کند، و با توجه به گشتاور بالا، لودر می‌تواند بارهای سنگین را با سرعت بالا جابجا کند، که این امر بهره‌وری کلی سایت را افزایش می‌دهد.
مشخصات عملیاتی و ظرفیت بارگیری

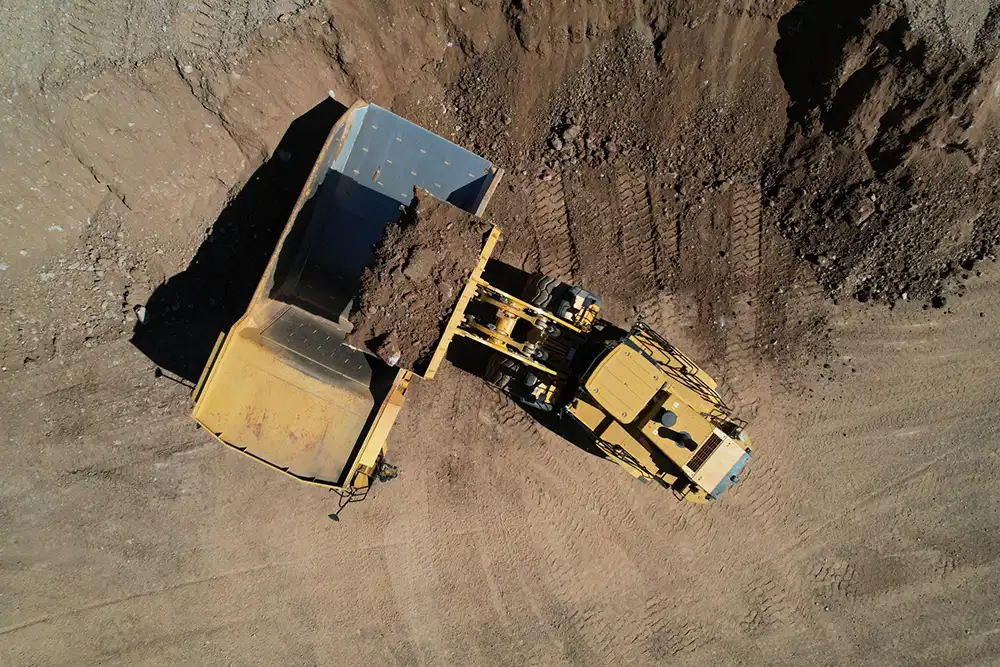

مشخصات عملیاتی لودر کاترپیلار 986 آن را به یک ماشین همه‌کاره تبدیل کرده است. وزن عملیاتی استاندارد 44355 کیلوگرم و در نسخه High Lift 47175 کیلوگرم است. ظرفیت باکت از 5.0 تا 10.3 متر مکعب متغیر است، که برای مواد سنگی (Quarry Face) payload نامی 10 تن و برای مواد شل (Loose Material) 12.7 تن در نسخه استاندارد می‌باشد. در نسخه High Lift، این ارقام به ترتیب 10 تن و 11 تن هستند. این ظرفیت‌ها اجازه می‌دهند تا لودر با کامیون‌های کاترپیلار مانند 770، 735، 740، 745 در نسخه استاندارد و 772، 773 در High Lift匹配 شود. این تطابق بهینه، چرخه‌های بارگیری را سریع‌تر می‌کند و هزینه‌های حمل‌ونقل را کاهش می‌دهد. لودر 986 برای کارهای سنگین مانند بارگیری سنگ‌های استخراج‌شده در معادن یا جابجایی خاک در پروژه‌های عمرانی ایده‌آل است. با توجه به طراحی robust، این دستگاه می‌تواند در شرایط آب و هوایی سخت مانند مناطق بیابانی یا کوهستانی عملکرد مناسبی داشته باشد. علاوه بر این، سیستم‌های ایمنی مانند ترمزهای مطابق ISO 3450:2011 و کابین ROPS/FOPS (مطابق ISO 3471:2008 و ISO 3449:2005 Level II) ایمنی اپراتور را تضمین می‌کنند. در عملیات روزانه، این مشخصات به معنای کاهش زمان توقف و افزایش خروجی است، که برای پیمانکاران اقتصادی حیاتی است.
سیستم گیربکس و سرعت‌ها
سیستم گیربکس لودر کاترپیلار 986 از نوع Cat planetary power shift است که انتقال قدرت نرم و کارآمد را فراهم می‌کند. سرعت‌های جلو شامل 7.3 کیلومتر در ساعت در دنده 1، 12.2 در دنده 2، و در حالت Direct Drive: 12.7 در دنده 2، 22 در دنده 3 و 39 در دنده 4 می‌باشد. برای عقب، سرعت‌ها 7.6 در دنده 1، 13.6 در دنده 2، و در Direct Drive: 14.1 در دنده 2، 25 در دنده 3 و 40.8 در دنده 4 هستند. این سیستم گیربکس اجازه می‌دهد تا لودر با سرعت بالا در سایت‌های کاری جابجا شود، که زمان چرخه را کاهش می‌دهد. حالت Direct Drive برای سرعت‌های بالاتر و مصرف سوخت کمتر طراحی شده، که در مسیرهای طولانی مفید است. در مقایسه با گیربکس‌های سنتی، این سیستم planetary دوام بیشتری دارد و نیاز به تعمیرات کمتری دارد. در عملیات معدنی، جایی که لودر باید بین نقاط بارگیری و تخلیه سریع حرکت کند، این سرعت‌ها بهره‌وری را افزایش می‌دهند. همچنین، ظرفیت مخزن سوخت 535 لیتر (یا 481 لیتر در نسخه Short Lift) اجازه می‌دهد تا دستگاه ساعت‌ها بدون سوخت‌گیری کار کند، که این امر در مناطق دورافتاده بسیار ارزشمند است.
سیستم هیدرولیکی و چرخه‌های عملیاتی
سیستم هیدرولیکی لودر کاترپیلار 986 از نوع Load Sense است که با دو پمپ متغیر 110 سی‌سی، جریان حداکثری 470 لیتر در دقیقه در 2165 دور در دقیقه تولید می‌کند. فشار Relief Valve 27900 کیلوپاسکال است. سیلندرهای لیفت با bore 190 میلی‌متر و stroke 1138 میلی‌متر، و سیلندرهای تیلت با bore 170 میلی‌متر و stroke 722 میلی‌متر، قدرت لازم برای بلند کردن بارهای سنگین را فراهم می‌کنند. زمان‌های چرخه هیدرولیکی شامل Rack Back 4.5 ثانیه، Raise 9 ثانیه، Dump 3.5 ثانیه، Lower 5.2 ثانیه، Lower Float Down 4.3 ثانیه و کل چرخه 21.3 ثانیه است. این زمان‌ها نشان‌دهنده سرعت بالای عملیات هستند که در بارگیری کامیون‌ها حیاتی است. سیستم Load Sense مصرف انرژی را بهینه می‌کند زیرا جریان را بر اساس نیاز تنظیم می‌کند، که منجر به کاهش مصرف سوخت می‌شود. در سیستم فرمان، مدار Load Sense با پمپ پیستونی متغیر، جریان 200 لیتر در دقیقه در 1400 دور در دقیقه و فشار قطع 27600 کیلوپاسکال تولید می‌کند، با زاویه فرمان کلی 70 درجه. این سیستم فرمان دقیق و responsive است، که مانورپذیری در فضاهای تنگ را آسان می‌کند. ظرفیت هیدرولیک کارخانه 330 لیتر و تانک 130 لیتر است، که نگهداری را ساده می‌کند.
سیستم اکسل و نوسان
اکسل‌های لودر کاترپیلار 986 شامل اکسل جلو ثابت و اکسل عقب Trunnion است، با زاویه نوسان ±12.5 درجه یا ±8.5 درجه در آرایش زنجیری. این طراحی اجازه می‌دهد تا دستگاه در زمین‌های ناهموار پایدار بماند و بار را بدون ریزش جابجا کند. ظرفیت روغن اکسل جلو 186 لیتر و عقب 170 لیتر است، که نشان‌دهنده سیستم خنک‌کننده قوی برای جلوگیری از گرمای بیش از حد است. در عملیات معدنی، جایی که زمین اغلب ناهموار است، این نوسان کمک می‌کند تا لودر بدون کاهش سرعت حرکت کند و ایمنی را افزایش دهد.
سیستم تهویه مطبوع و ایمنی
سیستم تهویه مطبوع لودر کاترپیلار 986 حاوی گاز گلخانه‌ای R134a (با پتانسیل گرمایش جهانی 1430) یا R1234yf است، با مقدار 1.8 کیلوگرم که معادل 2.574 تن متریک CO2 است. این سیستم کابین را خنک نگه می‌دارد و راحتی اپراتور را در شرایط گرم تضمین می‌کند. کابین با استانداردهای ROPS/FOPS، ایمنی در برابر سقوط اجسام و واژگونی را فراهم می‌کند. سطوح صدا برای Tier 4 Final/Stage V شامل فشار صدای اپراتور 73 دسی‌بل (A) و قدرت صدای ماشین 113 دسی‌بل (A) است، با گزینه‌های پایین‌تر برای بازارهای اروپایی. برای Tier 3/Stage IIIA، ارقام مشابهی وجود دارد. این سطوح صدا نیاز به حفاظت شنوایی در شرایط خاص را نشان می‌دهد، اما کابین عایق‌بندی شده راحتی را افزایش می‌دهد.
ظرفیت‌های سرویس و نگهداری
ظرفیت‌های سرویس لودر کاترپیلار 986 شامل مخزن سوخت 535 لیتر، سیستم خنک‌کننده 100 لیتر، کرنک‌کیس 34 لیتر، مخزن DEF 23 لیتر، گیربکس 75 لیتر، اکسل جلو 186 لیتر، عقب 170 لیتر، هیدرولیک کارخانه 330 لیتر و تانک 130 لیتر است. این ظرفیت‌ها نگهداری را آسان می‌کنند و زمان توقف را کاهش می‌دهند. در عملیات طولانی، این ویژگی‌ها هزینه‌های عملیاتی را پایین نگه می‌دارند.
ابعاد تقریبی – لینکاژ استاندارد
ابعاد لودر کاترپیلار 986 در لینکاژ استاندارد شامل ارتفاع از زمین تا بالای ROPS 4100 میلی‌متر، تا استک‌های اگزوز 4060 میلی‌متر، تا هود 3270 میلی‌متر، تا مرکز اکسل جلو 978 میلی‌متر، تا clearance مخزن سوخت 691 میلی‌متر، و تا clearance hitch پایین 459 میلی‌متر است. reach حداکثری 2175 میلی‌متر، clearance حداکثری 3079 میلی‌متر، ارتفاع B-Pin حداکثری 4912 میلی‌متر، ارتفاع کلی با باکت بالا 6817 میلی‌متر، فاصله مرکز اکسل عقب تا بامپر 3132 میلی‌متر، ویل‌بیس 3810 میلی‌متر، طول کلی 11143 میلی‌متر، و فاصله مرکز اکسل جلو تا نوک باکت 4201 میلی‌متر است. این ابعاد با باکت سنگی 6.1 متر مکعبی محاسبه شده‌اند و نشان‌دهنده طراحی compact برای مانورپذیری هستند.
ابعاد تقریبی – لینکاژ High Lift
در لینکاژ High Lift، ابعاد مشابه هستند اما reach 2248 میلی‌متر، clearance 3538 میلی‌متر، B-Pin 5371 میلی‌متر، ارتفاع کلی 7276 میلی‌متر، طول کلی 11591 میلی‌متر، و فاصله تا نوک باکت 4649 میلی‌متر است. این نسخه برای کارهای نیازمند ارتفاع بیشتر مانند بارگیری کامیون‌های بلند مناسب است.
ابعاد تقریبی – Quick Coupler و باکت 6.1 متر مکعبی
با Quick Coupler و باکت 6.1 متر مکعبی، reach 2437 میلی‌متر، clearance 3259 میلی‌متر، B-Pin 4566 میلی‌متر، ارتفاع کلی 6359 میلی‌متر، طول کلی 10671 میلی‌متر، و فاصله تا نوک 3729 میلی‌متر است. این پیکربندی برای تعویض سریع ابزارها ایده‌آل است.
ابعاد تقریبی – Quick Coupler و Fork
با Quick Coupler و Fork، B-Pin 4566 میلی‌متر، طول کلی 10776 میلی‌متر، و فاصله تا نوک 3834 میلی‌متر است. این برای کارهای جابجایی پالت یا مواد غیرفله‌ای مناسب است.
کاربردها و مزایا در صنایع مختلف
لودر کاترپیلار 986 در صنایع معدنی، ساختمانی، و کشاورزی کاربرد وسیعی دارد. در معادن، ظرفیت بالای آن برای بارگیری سنگ‌های بزرگ مفید است، در حالی که در پروژه‌های عمرانی، سرعت چرخه‌های هیدرولیکی زمان را کاهش می‌دهد. مزایا شامل کاهش آلایندگی، ایمنی بالا، و هزینه‌های پایین نگهداری است. این دستگاه می‌تواند بهره‌وری را تا 20 درصد افزایش دهد.
نوآوری‌های فنی و پایداری
کاترپیلار 986 با فناوری‌هایی مانند سیستم‌های الکترونیکی نظارت و موتورهای کم‌مصرف، پایداری محیطی را افزایش می‌دهد. گزینه‌های آلایندگی آن با استانداردهای جهانی همخوانی دارد و سیستم DEF آلاینده‌ها را کاهش می‌دهد.
ایمنی و راحتی اپراتور
کابین پیشرفته با کنترل‌های ارگونومیک، دید وسیع، و سیستم‌های هشدار، ایمنی را اولویت می‌دهد. سطوح پایین صدا و لرزش، خستگی اپراتور را کاهش می‌دهد.
مقایسه با لودر کاترپیلار 966
لودر کاترپیلار 986 در مقایسه با مدل 966، که کوچکتر و سبک‌تر است، مزایای قابل توجهی دارد. 966 با وزن عملیاتی حدود 23,000 کیلوگرم و ظرفیت باکت 3.2 تا 5.0 متر مکعب، برای کارهای متوسط مناسب است، در حالی که 986 با وزن 44,355 کیلوگرم و ظرفیت تا 10.3 متر مکعب، برای عملیات سنگین طراحی شده. موتور 986 (C15 با 335 کیلووات) قدرتمندتر از موتور 966 (C9.3 با حدود 220 کیلووات) است، که گشتاور بالاتر و سرعت بیشتر فراهم می‌کند. در سیستم هیدرولیکی، 986 جریان 470 لیتر در دقیقه دارد در مقابل حدود 300 لیتر در 966، که چرخه‌های سریع‌تری نتیجه می‌دهد. ابعاد 986 بزرگتر است (طول 11,143 میلی‌متر vs. حدود 8,000 میلی‌متر در 966)، اما هر دو مانورپذیر هستند. 986 برای بارگیری با کامیون‌های بزرگتر مانند 772 مناسب است، در حالی که 966 با کامیون‌های کوچکتر جفت می‌شود. از نظر آلایندگی، هر دو گزینه‌های Tier 4 دارند، اما 986 سطوح صدای پایین‌تری دارد. در کل، 986 برای پروژه‌های بزرگتر و بهره‌وری بالاتر ایده‌آل است، در حالی که 966 اقتصادی‌تر برای کارهای کوچکتر است.
حدود قیمت به دلار
قیمت تقریبی لودر کاترپیلار 986 بسته به پیکربندی، گزینه‌ها و بازار، بین 500,000 تا 700,000 دلار آمریکا متغیر است. نسخه استاندارد ممکن است حدود 550,000 دلار باشد، در حالی که High Lift با تجهیزات اضافی مانند Quick Coupler می‌تواند تا 650,000 دلار برسد. این قیمت‌ها بر اساس داده‌های بازار 2023-2024 تخمین زده شده و شامل هزینه‌های حمل، گارانتی و لوازم جانبی نمی‌شود. در بازارهای دست دوم، مدل‌های استفاده‌شده می‌توانند از 300,000 دلار شروع شوند، اما برای دستگاه نو، سرمایه‌گذاری بالایی نیاز است که با بهره‌وری بلندمدت جبران می‌شود.
نتیجه‌گیری و چشم‌انداز آینده
لودر کاترپیلار 986 نمادی از نوآوری در ماشین‌آلات سنگین است و با پیشرفت‌های آینده مانند الکتریفیکیشن، نقش بیشتری در صنایع پایدار ایفا خواهد کرد. این دستگاه ترکیبی از قدرت، کارایی و ایمنی است که آن را به انتخاب اول حرفه‌ای‌ها تبدیل می‌کند.
مشخصات فنی لودر کاترپیلار 986
| مدل موتور | Cat® C15 | حجم موتور | 15.2 لیتر (137 mm × 171.5 mm) |
| توان ناخالص (Gross, SAE J1995) | 340 kW | توان خالص (Net, ISO 9249 / EEC 80/1269) | 278 kW |
| حداکثر گشتاور (دور 1200 rpm) | 2411 N·m | تورک‌رایز (Torque Rise) | 16 % |
| وزن عملیاتی (Standard / High Lift) | 44,355 kg / 47,175 kg | ظرفیت باکت | 5.0–10.3 m³ |
| تناژ بار اسمی (Quarry Face / Loose Material) | 10 t / 12.7 t (Standard) | تناژ بار (High Lift) | 10 t (Quarry Face) / 11 t (Loose Material) |
| گیربکس | Cat planetary power shift | سرعت حرکت (جلو – دنده‌ها) | 7.3, 12.2 (Direct 12.7), 22, 39 (کیلومتر/ساعت) |
| سرعت حرکت (عقب – دنده‌ها) | 7.6, 13.6 (Direct 14.1), 25, 40.8 km/h | سیستم هیدرولیک | Load Sense; 2 × 110 cc پمپ؛ 470 L/min؛ فشار 27,900 kPa |
| زمان سیکل هیدرولیک | Rack-back 4.5s, Raise 9s, Dump 3.5s, Lower 5.2s, Float-down 4.3s (کل سیکل 21.3s) | فرمان | Load Sense هیدرواستاتیک؛ دبی 200 L/min؛ زاویه فرمان 70° |
| محور جلو / عقب | Fixed / Trunnion (نوسان ±12.5°) | استاندارد ترمز | ISO 3450:2011 |
| کابین – ROPS / FOPS | ISO 3471:2008 / ISO 3449:2005 Level II | سطح صدای اپراتور / ماشین | 72–74 dB(A) / 110–113 dB(A) |
| سیستم تهویه | R134a یا R1234yf (در صورت R134a، 1.8 kg → ~2.574 t CO₂e) | ابعاد (Standard Lift) | طول 11,143 mm؛ ارتفاع تا ROPS 4,100 mm؛ reach 2,175 mm؛ ارتفاع باکت بالا 6,817 mm؛ wheelbase 3,810 mm |
| ابعاد (High Lift) | طول 11,591 mm؛ reach 2,248 mm؛ ارتفاع باکت بالا 7,276 mm | ابعاد (Quick Coupler + Bucket) | طول 10,671 mm؛ reach 2,437 mm؛ ارتفاع باکت بالا 6,359 mm |
| ظرفیت مخازن (Fuel / Cool / DEF) | Fuel 535 L (Short 481 L); Cool 100 L; DEF 23 L | روغن‌ها | Crankcase 34 L; Transmission 75 L; Front Axle 186 L; Rear Axle 170 L; Hyd Total 330 L (Tank 130 L) |
