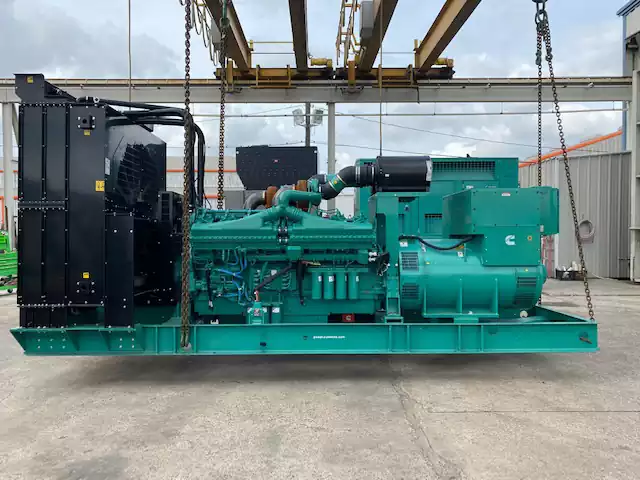

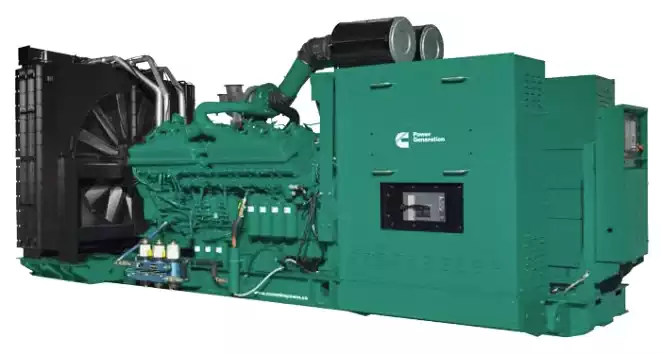

معرفی دیزل ژنراتور کامینز QSK50 ( مدل C1750D6E )

دیزل ژنراتور کامینز QSK50، با مدل دقیق C1750D6E، یکی از پیشرفته‌ترین و قدرتمندترین سیستم‌های تولید برق اضطراری و مداوم است که توسط شرکت کامینز (Cummins)، یکی از پیشروهای صنعت تولید قدرت در جهان، طراحی و تولید شده است. این ژنراتور که در سری Centum™ قرار دارد، برای کاربردهای ایستا (Stationary) در شرایط اضطراری و همچنین برای تأمین برق مداوم در مراکز داده (Data Centers) طراحی شده است. با توان خروجی در بازه 1750-2000 KW و فرکانس 60 Hz ، این ژنراتور با استانداردهای EPA Tier 2 NSPS برای کاربردهای اضطراری ایستا تأیید شده است.

ویژگی‌های کلی دیزل ژنراتور کامینز QSK50

دیزل ژنراتور کامینز QSK50 یک سیستم یکپارچه تولید برق است که برای ارائه عملکرد قابل اعتماد، پایدار و کارآمد در شرایط مختلف طراحی شده است. این ژنراتور با ترکیب موتور سنگین دیزلی QSK50 و فناوری‌های پیشرفته‌ای نظیر سیستم کنترل PowerCommand® 3.3 و ژنراتور مگنت دائمی (PMG)، توانایی پاسخگویی به نیازهای متنوعی از جمله تأمین برق اضطراری در زمان قطعی شبکه و یا تأمین برق مداوم در مراکز داده را داراست.

در ادامه به برخی از ویژگی‌های برجسته این ژنراتور اشاره می‌کنیم :

1. موتور سنگین دیزلی: موتور QSK50 یک موتور صنعتی چهارزمانه (Four-Cycle) با آرایش V و 16 سیلندر است که قدرت بالا و کم پاسخ سریع به تغییرات بار را فراهم می‌کند.
2. ژنراتور مگنت دائمی (PMG): این سیستم توانایی استارت موتور پیشرفته و قابلیت رفع خطاهای کوتاه‌مدت را بهبود می‌بخشد.
3. سیستم خنک‌کننده با کارایی بالا: این ژنراتور مجهز به سیستم خنک‌کننده با دمای محیطی بالا تا ° 50 سانتیگراد است که طراحی تأسیسات را برای مدیریت حرارت ساده‌تر می‌کند.
4. سازگاری با سوخت‌های پایدار: این ژنراتور با سوخت‌های پارافینیک مانند روغن گیاهی هیدروژنه (HVO) سازگار است که انتشار کربن را در طول چرخه عمر کاهش می‌دهد.

مشخصات فنی دیزل ژنراتور کامینز QSK50

دیزل ژنراتور کامینز QSK50 با استاندارد ISO 8528-5 آزمایش شده و در کلاس عملکرد G3 قرار گرفته است. جزئیات دقیق عملکرد گذرا (Transient Performance) بسته به شرایط محل نصب و پیکربندی سیستم قابل ارائه می‌باشد. این ژنراتور دارای تنظیم ولتاژ pm 0.5% از حالت بدون بار تا بار کامل و تغییرات تصادفی ولتاژ pm 1.0% است. سیستم تنظیم فرکانس آن به صورت ایزوکرونوس (Isochronous) با تغییرات تصادفی فرکانس pm 0.25 طراحی شده است. از نظر سازگاری الکترومغناطیسی (EMC)، این دستگاه با استانداردهای انتشار 61000-6-2:2005 و مصونیت EN 61000-6-4:2007 A1:2011 مطابقت داشته و همچنین با مقررات FCC PART 15 Subpart B و ICES-002 سازگار است.

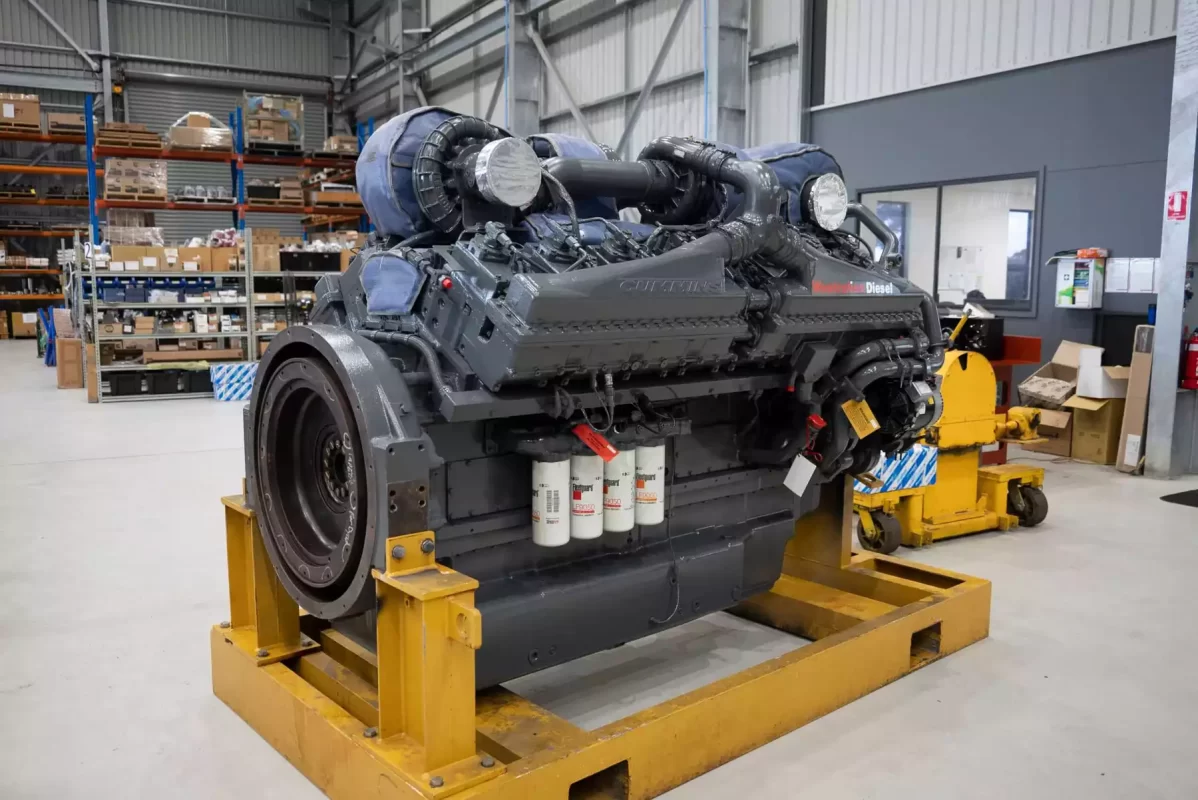

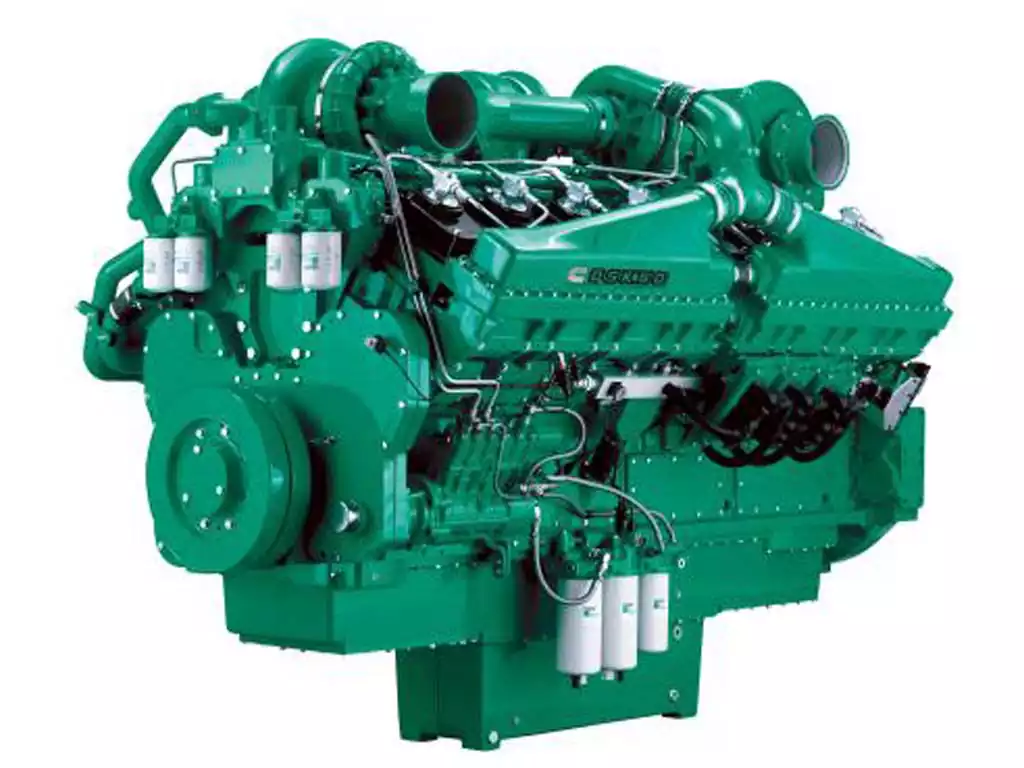

مشخصات موتور QSK50

موتور QSK50 که قلب این دیزل ژنراتور است، یکی از قدرتمندترین موتورهای صنعتی کامینز محسوب می‌شود.

• قطر سیلندر (Bore): 159 mm 6.26 in
• کورس پیستون (Stroke): 159 mm 6.26 in
• حجم جابجایی (Displacement): 49.8 liters 3039 in
• پیکربندی: چهارزمانه، آرایش V، 16 سیلندر
• ظرفیت باتری: حداقل 1800ampsدر دمای محیطی -18°C°0 F
• آلترناتور شارژ باتری: 100 A
• ولتاژ استارت: 24 volts، زمین منفی
• سیستم سوخت: سیستم ریل مشترک مدولار کامینز YZ (MCRS)
• فیلتر هوای ورودی: المنت خشک قابل تعویض
• فیلتر روغن روان‌کننده: چهار فیلتر چرخشی ترکیبی جریان کامل و بای‌پس
• سیستم خنک‌کننده: سیستم خنک‌کننده با دمای محیطی بالا

مشخصات آلترناتور دیزل ژنراتور کامینز QSK50

آلترناتور دیزل ژنراتور کامینز QSK50 با طراحی پیشرفته و مقاوم، عملکرد پایدار و قابل اعتمادی را در شرایط مختلف بار تضمین می‌کند. این آلترناتور از نوع بدون (Brushless)، 4 قطب، ضد چکه و با میدان چرخان طراحی شده است. استاتور آن با گام 2/3 برای کاهش اعوجاج موج در بارهای غیرخطی بهینه‌سازی شده و روتور آن به صورت تک بلبرینگ با دیسک انعطاف‌پذیر ساخته شده است. سیستم عایق آن در کلاس H قرار داشته و افزایش دمای استاندارد آن 125 °C در حالت آماده‌به‌کار (Standby) می‌باشد. این آلترناتور از نوع تحریک ژنراتور مگنت دائمی (PMG) بهره می‌برد، با چرخش فاز A (U)، B (V) و C (W) کار می‌کند و توسط یک فن سانتریفیوژ با درایو مستقیم خنک می‌شود. اعوجاج هارمونیک کل موج AC (THDV) در این آلترناتور کمتر از 5% از حالت بدون بار تا بار خطی کامل می‌باشد.

سیستم کنترل PowerCommand® 3.3

این سیستم میکروپروسسوری یکپارچه، قابلیت‌های زیر را ارائه می‌دهد:

• تنظیم ولتاژ: ارائه ولتاژ پایدار با استفاده از حسگر سه‌فاز و تنظیم ولتاژ تمام‌موج با خروجی PWM برای عملکرد پایدار در انواع بار.
• حفاظت موتور و آلترناتور: شامل حفاظت AmpSentry™ که مجموعه‌ای از عملکردهای حفاظتی هماهنگ با آلترناتور را ارائه می‌دهد.
• مدیریت قدرت: شامل ویژگی‌های نظارت و تست باتری و سیستم کنترل استارت هوشمند.
• رابط کاربری: ارائه رابط کاربری ساده برای نمایش هشدارها، پیام‌های وضعیت و داده‌های خروجی.
• ارتباطات: مجهز به رابط PCCNet و Modbus برای اتصال به سیستم‌های مدیریت.

کاربردها و رتبه‌ بندی‌های دیزل ژنراتور کامینز QSK50

دیزل ژنراتور کامینز QSK50 برای دو نوع کاربرد اصلی طراحی شده است که هر یک مطابق با استانداردهای خاصی تعریف می‌شوند. نوع اول، قدرت اضطراری آماده‌به‌کار (Emergency Standby Power – ESP) نام دارد که مناسب برای تأمین برق در زمان قطعی منبع برق قابل اعتماد شبکه است. نوع دوم کاربرد این ژنراتور، قدرت اصلی (Prime Power – PRP) است که برای تأمین برق به بارهای متغیر برای ساعات نامحدود در نصب‌هایی که توسط منبع برق شبکه قابل اعتماد پشتیبانی می‌شوند، مناسب می‌باشد. این حالت کاربردی نیز مطابق با استاندارد ISO 8528 بوده و قابلیت اضافه‌بار 10% طبق ISO 3046-1 را دارا می‌باشد.

مزایای دیزل ژنراتور کامینز QSK50

1. پایداری و قابلیت اطمینان: این ژنراتور با طراحی مقاوم و استفاده از اجزای باکیفیت بالا، عملکردی پایدار و قابل اعتماد در شرایط مختلف ارائه می‌دهد.
2. انعطاف‌پذیری در کاربرد: قابلیت استفاده در حالت‌های اضطراری، اصلی و مداوم، این ژنراتور را برای طیف وسیعی از صنایع مناسب می‌سازد.
3. سازگاری با محیط زیست: سازگاری با سوخت‌های پایدار مانند HVO و انطباق با استانداردهای انتشار گازهای گلخانه‌ای، این ژنراتور را به گزینه‌ای سبزتر تبدیل کرده است.
4. پشتیبانی و خدمات جهانی: با شبکه توزیع‌کنندگان جهانی کامینز و گارانتی استاندارد سه‌ساله، کاربران از خدمات پس از فروش مطمئن بهره‌مند می‌شوند.
5. عملکرد در دماهای بالا: سیستم خنک‌کننده پیشرفته امکان عملکرد در دماهای محیطی تا 50 C را فراهم می‌کند.

محدوده قیمت

این ژنراتور با ویژگی‌هایی نظیر سیستم کنترل PowerCommand® 3.3، سازگاری با سوخت‌های پایدار مانند HVO، و عملکرد قابل اعتماد در دماهای بالا تا 50 °C، گزینه‌ای ایده‌آل برای صنایع و تأسیسات حساس محسوب می‌شود. قیمت تقریبی این دستگاه با توجه به مشخصات فنی، پیکربندی‌های سفارشی، و شرایط بازار، در بازه 1 میلیون تا 1.5 میلیون دلار قرار دارد که این هزینه با توجه به قابلیت‌های بالای آن و پشتیبانی جهانی کامینز، سرمایه‌گذاری ارزشمندی برای تأمین برق پایدار و ایمن به شمار می‌رود.

توان این دستگاه به زبان ساده

بنابراین، این دیزل ژنراتور به طور تقریبی می‌تواند برق حدود 1250 واحد مسکونی را در زمان اوج مصرف تأمین کند. البته این عدد فرضی است و عوامل مختلفی مانند الگوی مصرف، تلفات انرژی، و شرایط محیطی می‌توانند روی آن تأثیر بگذارند. همچنین اگر مصرف هر خانه کمتر باشد (مثلاً  1kW )، تعداد خانه‌های تحت پوشش می‌تواند تا حدود 1875
واحد هم افزایش یابد. به این ترتیب، این ژنراتور توانایی روشن کردن یک محله یا مجتمع مسکونی بزرگ را در شرایط اضطراری دارد.

مصرف سوخت

به طور تقریبی، دیزل ژنراتور کامینز QSK50 در بار کامل (100% Load) حدود 400 − 420 liters 400−420liters
سوخت دیزل در هر ساعت مصرف می‌کند. برای داده‌های دقیق‌تر، باید به کاتالوگ رسمی محصول یا اطلاعات ارائه‌شده توسط شرکت کامینز مراجعه کنید، زیرا مصرف سوخت به شرایط عملیاتی و پیکربندی خاص بستگی دارد. اگر اطلاعات دقیق‌تری از سازنده در دسترس دارید یا شرایط خاصی مدنظر است، لطفاً ارائه دهید تا محاسبات دقیق‌تری انجام شود.

نتیجه‌ گیری

دیزل ژنراتور کامینز QSK50 (مدل C1750D6E) یک راه‌حل جامع و پیشرفته برای تأمین برق در شرایط اضطراری و مداوم است. این ژنراتور توانایی کارکرد در شرایط سخت، سازگاری با سوخت‌های پایدار، و انطباق با استانداردهای بین‌المللی، این ژنراتور را به یکی از بهترین انتخاب‌ها در بازار تبدیل کرده است. اگر به دنبال یک سیستم تولید برق قابل اعتماد و کارآمد هستید، دیزل ژنراتور کامینز QSK50 می‌تواند نیازهای شما را به بهترین شکل برآورده کند. اگر به ژنراتور های کامینز علاقه مند هستید QSK60 را مطالعه کنید.
