منزی ماک M545X

منزی ماک M545X یک بیل مکانیکی پیشرفته از نوع “عنکبوتی” است که با نام «فراری بیل‌های مکانیکی عنکبوتی» نیز شناخته می‌شود. این دستگاه برای کارهای سنگین و محیط‌های دشوار و غیرمعمول طراحی شده است، جایی که تجهیزات عمرانی سنتی قادر به کار نیستند. حضور آن در رویدادی مانند باوما ۲۰۲۵ فرصتی است تا قابلیت‌ها و فناوری‌های پیشرفته‌اش را به نمایش جهانی بگذارد.

تماشا کنید

منزی ماک M545X

منشا پیدایش

منشأ بیل مکانیکی منزی ماک به حدود ۶۰ سال پیش و اپراتوری به نام ارنست منزی در سوئیس بازمی‌گردد. او متوجه شد که کار کردن در شیب‌های تند کوهستان با ماشین‌آلات موجود بسیار دشوار است، پس به فکر ساخت دستگاهی افتاد که بتواند در چنین زمین‌هایی حرکت کند. این نیاز باعث اختراع بیل مکانیکی عنکبوتی شد و برند منزی ماک را به عنوان پیشرو این صنعت و همیشه یک قدم جلوتر در زمینه نوآوری معرفی کرد. این چشم‌انداز، امروزه نیز توسط پسرش، ارنست منزی جونیور، که یکی از ماشین‌های سری M5 را هدایت می‌کند، دنبال می‌شود.

منزی ماک M545X

مفهوم و کارایی

مفهوم اصلی پشت منزی ماک M545X انعطاف‌پذیری بی‌نظیر و سازگاری با هر نوع زمینی است. این هدف با استفاده از شاسی فناوری‌بالا و بازوی اختصاصی و ثبت‌شده به‌دست آمده است. برخلاف بیل‌های مکانیکی سنتی که بر روی شنی یا چرخ‌های معمولی حرکت می‌کنند، M545X دارای چهار چرخ هم‌اندازه است که مانند پا عمل می‌کنند و هر کدام به‌طور مستقل حرکت می‌کنند. حتی می‌توان بازوی قوی آن را به عنوان “پای پنجم” در نظر گرفت که در تثبیت دستگاه نقش مهمی دارد.

منزی ماک M545X

فناوری‌های کلیدی

یکی از فناوری‌های کلیدی، P-Vation Parallel Stabilizers است که امکان تنظیم افقی و عمودی هر چهار چرخ را به صورت موازی فراهم می‌کند و تعادل و عملکرد را در زمین‌های ناهموار افزایش می‌دهد. این سیستم نسبت به مدل قبلی (P-Matik) تکامل یافته و با طراحی دقیق محورهای متحرک، دامنه تنظیم و زاویه فرمان را به حداکثر می‌رساند که نه تنها امنیت را افزایش می‌دهد بلکه دامنه کاربرد را نیز توسعه می‌دهد. این سیستم پشتیبانی، برای مدیریت شیب‌هایی که سایر ماشین‌آلات قادر به تحملش نیستند بسیار حیاتی است و امکان افزایش فاصله چرخ‌ها تا بیش از ۶۰۰۰ میلی‌متر برای پایداری واقعی حتی در شیب‌های تند را فراهم می‌کند. شاسی فولادی قوی آن را برای سخت‌ترین شرایط کاری آماده کرده است.

منزی ماک M545X

تکنولوژی Vx-Drive

تکنولوژی دیگر Vx-Drive است که رانش بی‌نهایت متغیر را تا سرعت ۱۵ کیلومتر در ساعت فراهم می‌کند و در تمام دوره حرکت، گشتاور حداکثری را حفظ می‌نماید. این سیستم دارای پمپ هیدرولیک مجزا با ظرفیت ۲۱۰ لیتر در دقیقه (حداکثر ۴۰۰ بار) برای حرکت است. هماهنگی هوشمند سرعت موتور و پمپ به کمک پدال حرکتی، باعث رانندگی سریع و بدون محدودیت حتی در سربالایی‌ها می‌شود و تا ۲۰ درصد کشش بیشتری می‌دهد. همچنین با استفاده از سنسورهای زاویه فرمان، سرعت چرخ‌ها به طور خودکار تنظیم شده و حفاظت بیشتری برای زمین و تایرها به ارمغان می‌آورد. قفل دیفرانسیل دستی در حالت آف‌رود نیز وجود دارد تا بیش‌ترین کشش را در زمین لغزنده یا نرم فراهم کند.

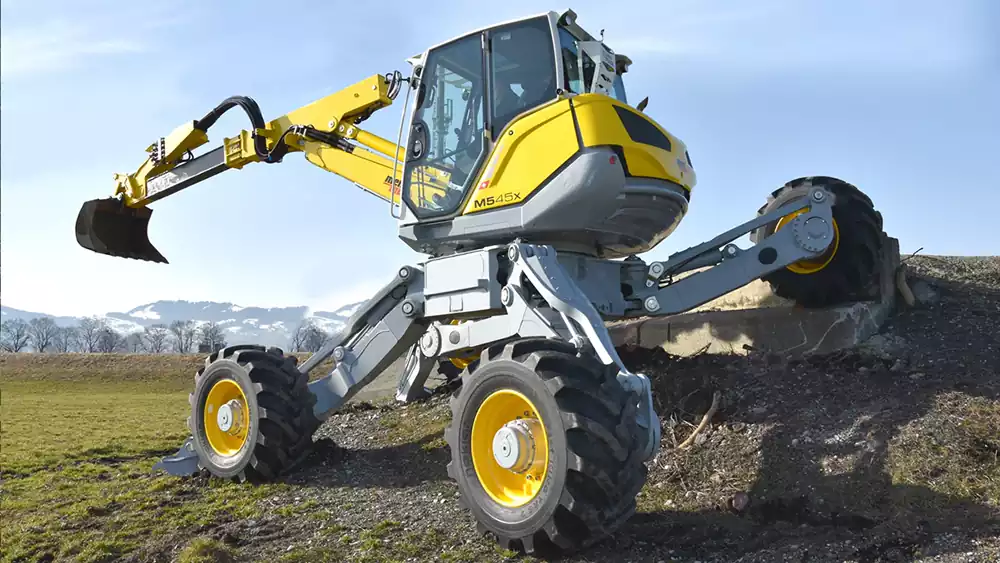

قابلیت قرار دادن مستقل هر یک از پاها/چرخ‌ها، اساس حرکت این دستگاه است، به‌گونه‌ای که می‌تواند پاهای خود را هر کجا که فضا هست قرار دهد و از موانعی مانند صخره‌های بزرگ، تنه‌های قطور، کانال آب یا نرده‌ها عبور کند؛ چیزی که بیل‌های زنجیری سنتی از آن عاجز هستند.

منزی ماک M545X

خلاصه‌ای از قابلیت‌های M545X در سناریوهای مختلف کاربرد:

  • محیط‌های خطرناک: امکان کار از راه دور با فناوری واقعیت افزوده (Travis) باعث می‌شود اپراتور بدون حضور فیزیکی در محل، از خطر دور بماند؛ مثل پاکسازی مناطق خطرناک در کامبوج که چهار دستگاه از این نوع با این سیستم فعال هستند.

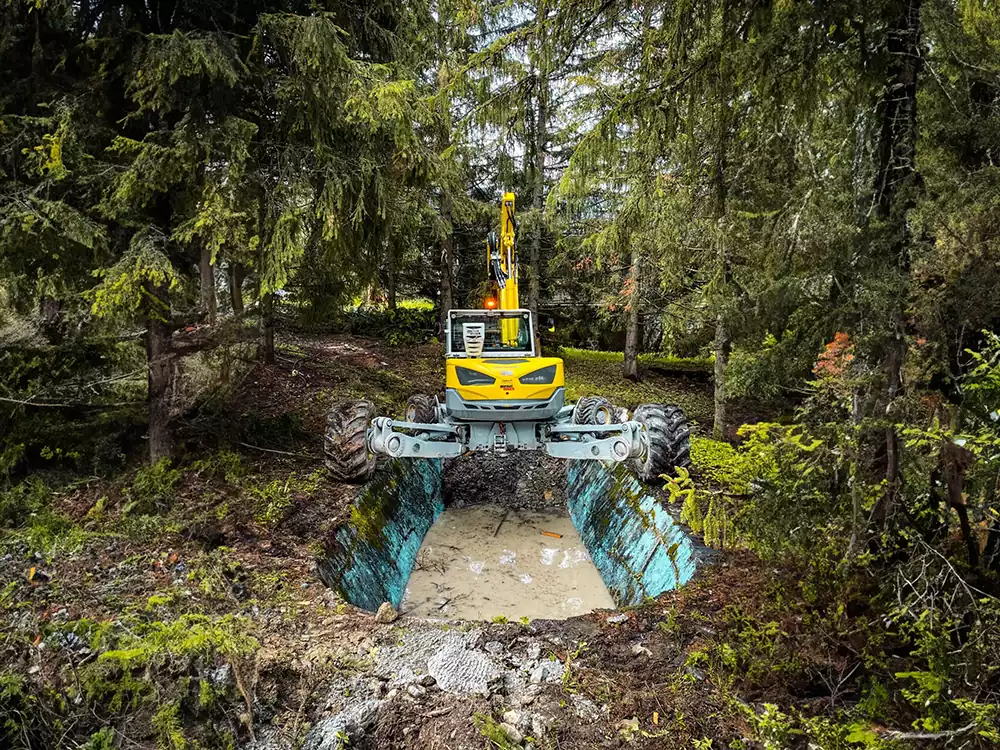

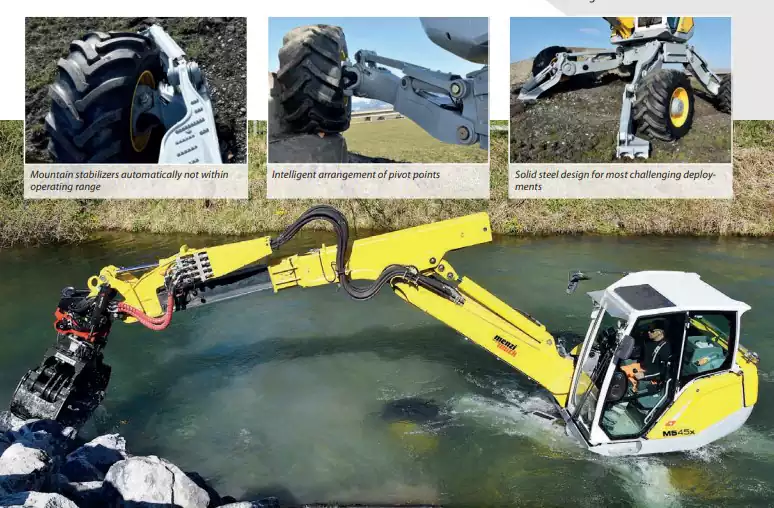

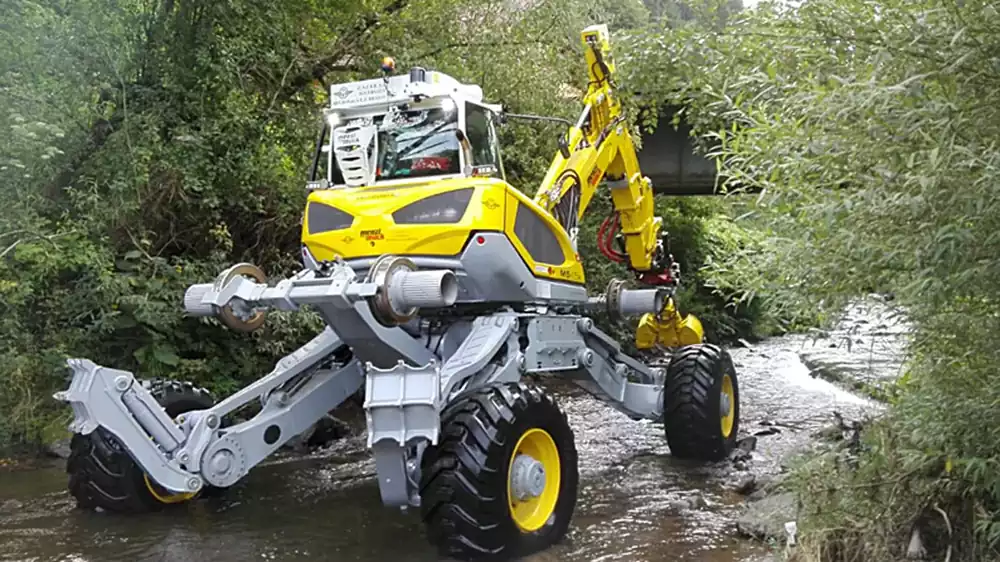

  • زمین‌های مرطوب و نرم: عمق آبگیری فوق‌العاده تا ۲۲۰۰ میلی‌متر (بیش از ۲ متر) به دستگاه اجازه می‌دهد در باتلاق، دریاچه یا بستر رودخانه کار کند، بدون نیاز به پانتون پرهزینه. نمونه‌هایی از کاربردها را می‌توان در باتلاق‌های فلوریدا یا ایستاده در بستر رودخانه دید.

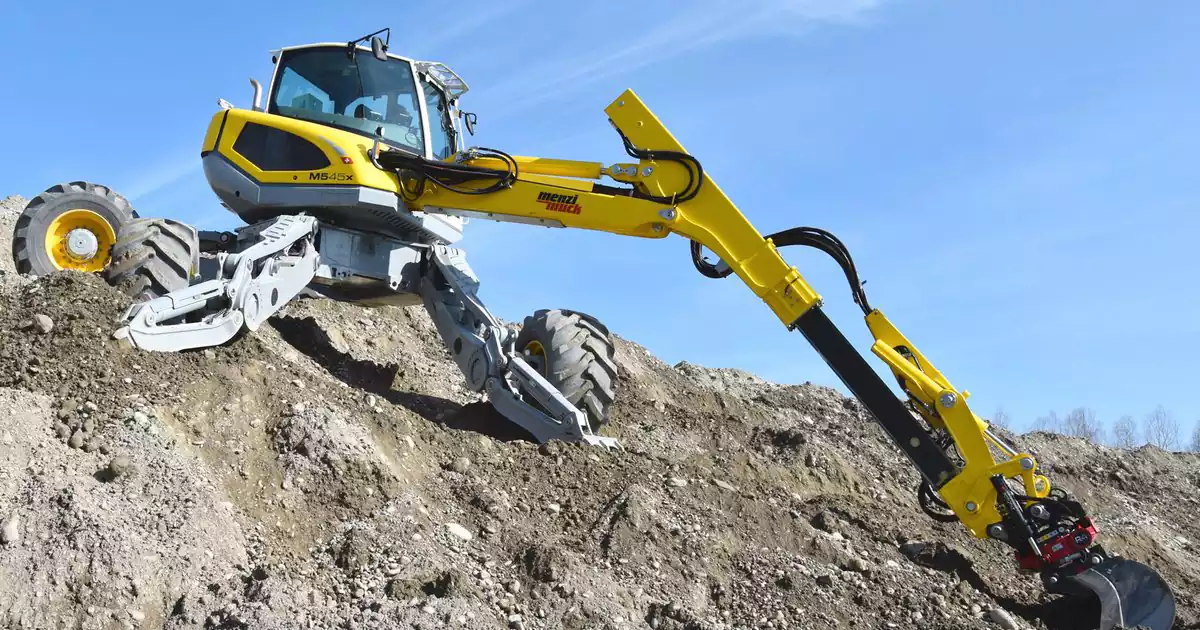

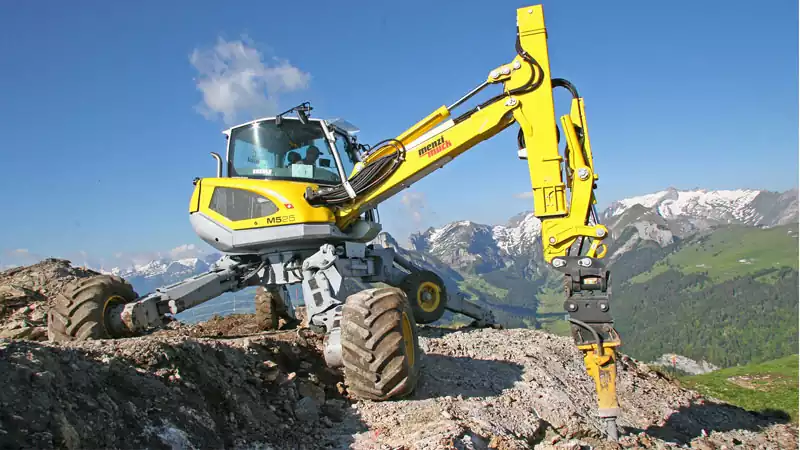

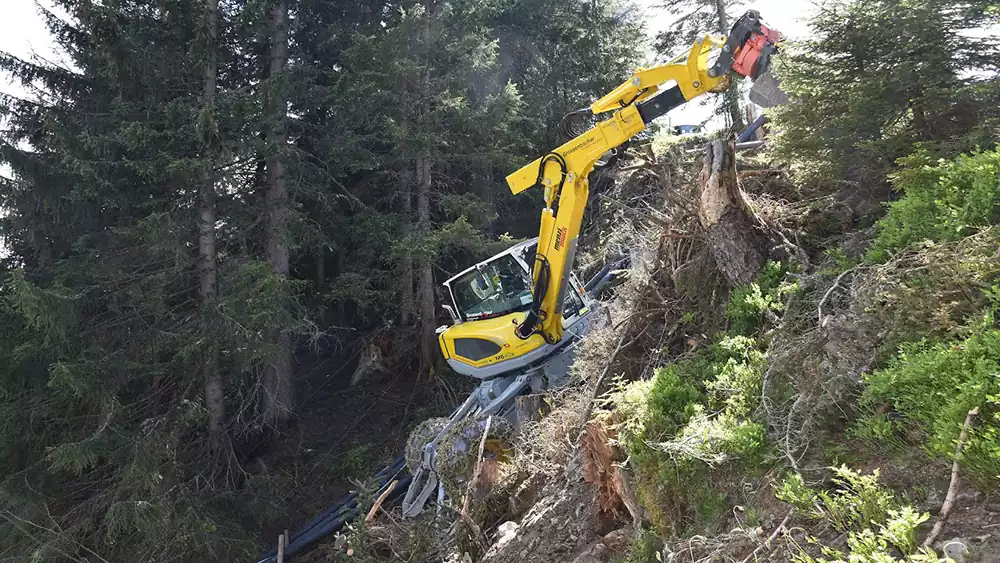

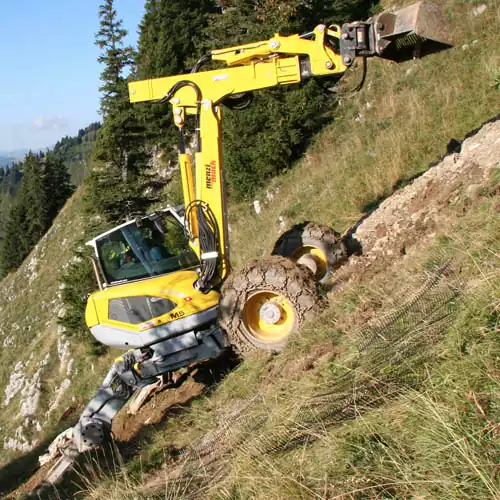

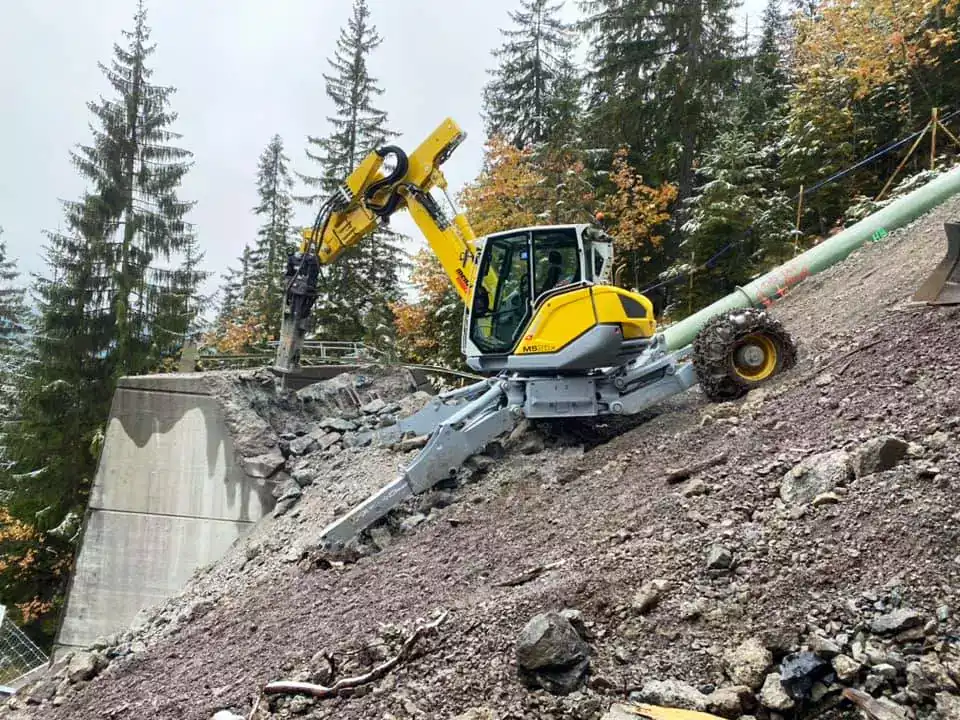

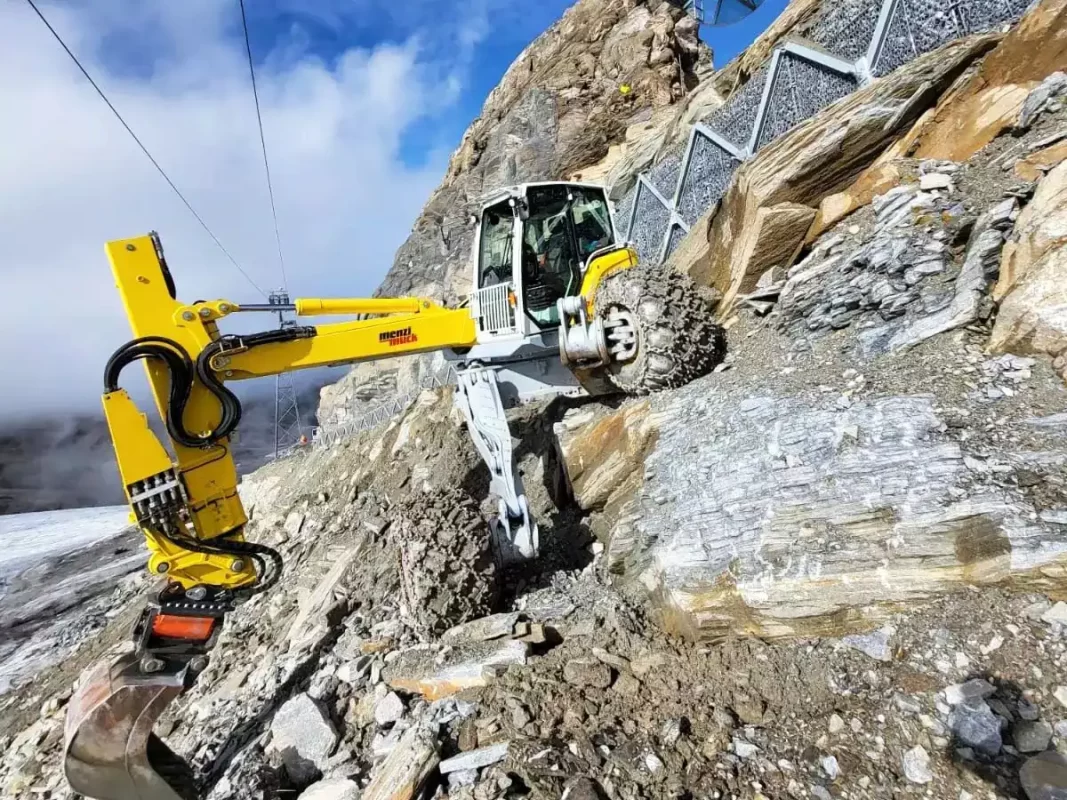

  • زمین‌های شیب‌دار و کوهستانی: قابلیت راه‌رونده برای فتح شیب‌های تند کوهستان سوئیس توسعه یافته است. زاویه کارکرد تا ۳۰ درجه عرضی و تا ۴۵ درجه در سرازیری، و حتی کار بر روی سنگلاخ‌ها را ممکن ساخته است. تثبیت‌کننده‌های کوهستانی به‌صورت اختیاری عرضه می‌شود. کاربردها شامل ساخت جاده جنگلی، جاده‌سازی در کوهستان و نصب پایه‌های برق یا تله‌کابین است.
  • فضاهای تنگ: تنظیم عرض شاسی به دستگاه اجازه می‌دهد در دره‌های تنگ یا مکان‌هایی کار کند که مثلاً آمبولانس از زیرش عبور کند. شعاع گردش داخلی ۱۵۵۰ میلی‌متر و خارجی ۵۰۸۰ میلی‌متر (در حالت کار) است.
منزی ماک M545X

حرکت و فرمان دهی

حرکت و فرمان‌دهی دستگاه بسیار پیشرفته است؛ شامل چهار حالت فرمان‌دهی: محور جلو، محور عقب، چهارچرخ و حرکت خرچنگی (حرکت جانبی مثل خرچنگ)، که در فضاهای بسته حیاتی است. چرخ‌ها می‌توانند به صورت موازی با مسیر حرکت تنظیم شوند و حتی حرکت عکس یکدیگر داشته باشند، و فاصله بین محورهای چرخ تا ۶ متر افزایش یابد.

منزی ماک M545X

پایداری

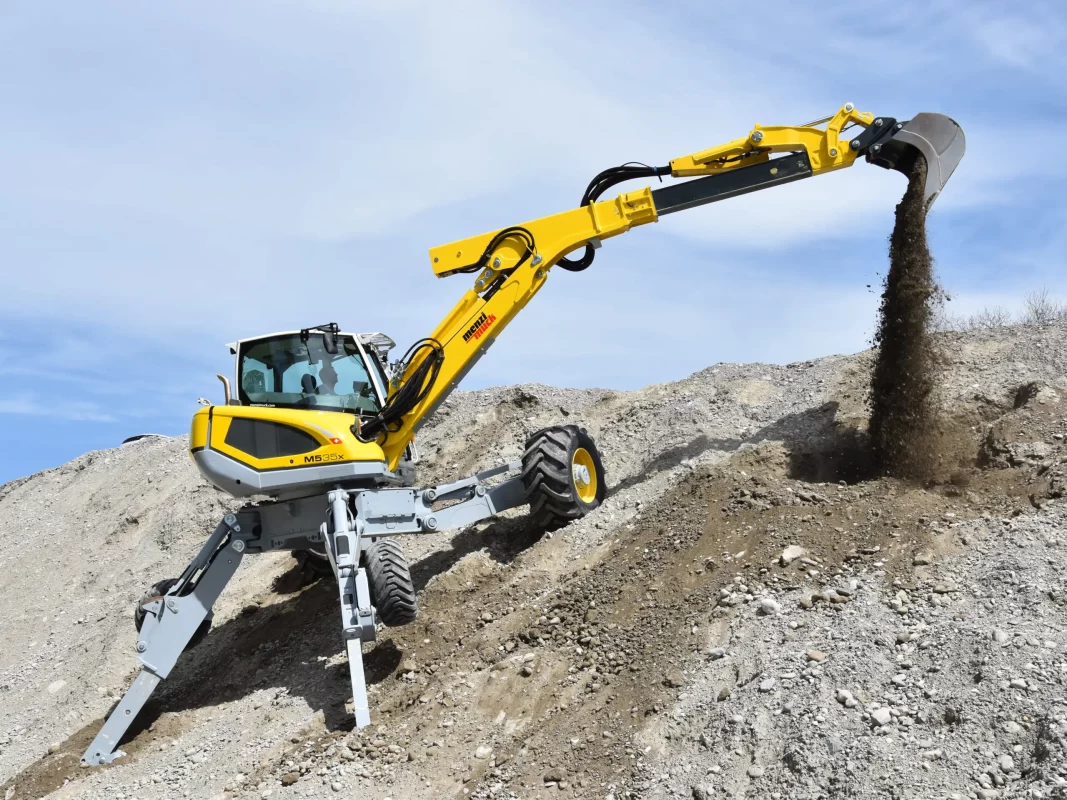

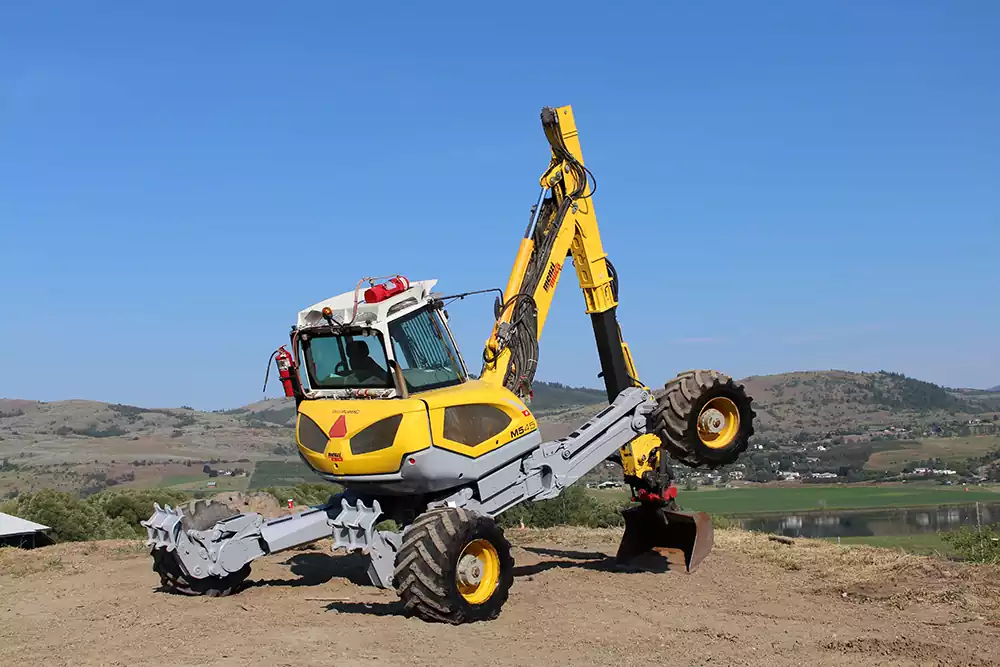

پایداری از نکات کلیدی است که امکان کار ایمن را در شرایط بسیار سخت فراهم می‌کند. ترکیب فناوری P-Vation و تنظیم مستقل هر پا با جایگاه دقیق محورها، ثبات فوق‌العاده‌ای ایجاد کرده؛ حتی اگر دستگاه در حالت کاملاً کج یا با چرخ‌های در زوایای مختلف باشد. این مدل از واژگونی در امان است و عملکردی هم‌تراز بیل‌مکانیکی‌های ۲۰ تُنی زنجیری دارد، با اینکه وزن خالص آن‌ها از ۱۳۵۰۰ کیلوگرم (بدون ابزار) شروع می‌شود.

منزی ماک M545X

قدرت سیستم هیدرولیک

قدرت و سیستم هیدرولیک M545X برای انجام وظایف دشوار طراحی شده است. این دستگاه دارای موتور دیزل ۴ سیلندر توربوشارژ دویتز (Deutz) با قدرت ۱۱۵ کیلووات (۱۵۶ اسب بخار) و حجم ۴۰۳۸ سی‌سی است که مطابق با جدیدترین استانداردهای زیست‌محیطی اتحادیه اروپا (مرحله IIIA، IV و V) ساخته‌شده. در کنار بازوی ثبت‌شده منزی پاوربوم، نیروی بالابری ۹۸۰۰ کیلوگرم در طول ۳ متری و نیروی شکست دررفته تا ۱۰۹ کيلو نیوتون ارائه می‌دهد. واگن چرخان رینگ دوبل با موتور پیستونی رادیال، چرخش بی‌پایان ۳۶۰ درجه را ممکن می‌سازد؛ سرعت گردش تا ۱۰ دور در دقیقه و گشتاور ۵۲۰۰۰ نیوتن‌متر دارد.

منزی ماک M545X

هیدرولیک رکسروت

سیستم هیدرولیک از نوع Rexroth LUDV Load Sensing است. پمپ کارکرد ۲۹۰ لیتر در دقیقه در فشار ۳۲۰ بار و هیدرولیک حرکت ۲۱۰ لیتر در دقیقه با ۴۰۰ بار ارائه می‌دهد. سامانه Powerline برای افزایش کارایی ابزارها تا ۲۲۰ لیتر در دقیقه و ۳۵۰ بار به صورت آپشن ارائه می‌شود. کنترل‌گر APM (مدیریت توان اتوماتیک) هماهنگی حداکثری بین موتور و هیدرولیک را تضمین می‌کند که می‌تواند منجر به صرفه‌جویی تا ۳۰٪ در مصرف سوخت گردد.

منزی ماک M545X

ایمنی کابین

ایمنی کلبین با گواهی ROPS (محافظت در مقابل واژگونی) و FOPS (محافظت در مقابل اجسام سقوط‌کننده) و کمربند چهار نقطه‌ای تضمین شده است. چراغ‌های LED، دوربین عقب، توری‌های محافظ و ترمز دستی اتوماتیک جزو امکانات استاندارد هستند.

منزی ماک M545X

تجهیزات کابین

راحتی و کنترل اپراتور نیز در طراحی کلبین لحاظ شده؛ کلبین پانوراما با عایق صدا و لرزش، صندلی راحت با تهویه و تعلیق بادی، جوی‌استیک‌های ارگونومیک، نمایشگر LCD رنگی . سیستم صوتی پیشرفته نیز تعبیه شده است.امکانات نوآورانه دیگر: امکان نصب وینچ هیدرولیکی، قفل اتصال سریع، تایرهای پهن تا ۸۰۰ میلی‌متر و پایش از راه دور با سامانه Trackunit.

منزی ماک M545X

Bauma 2025

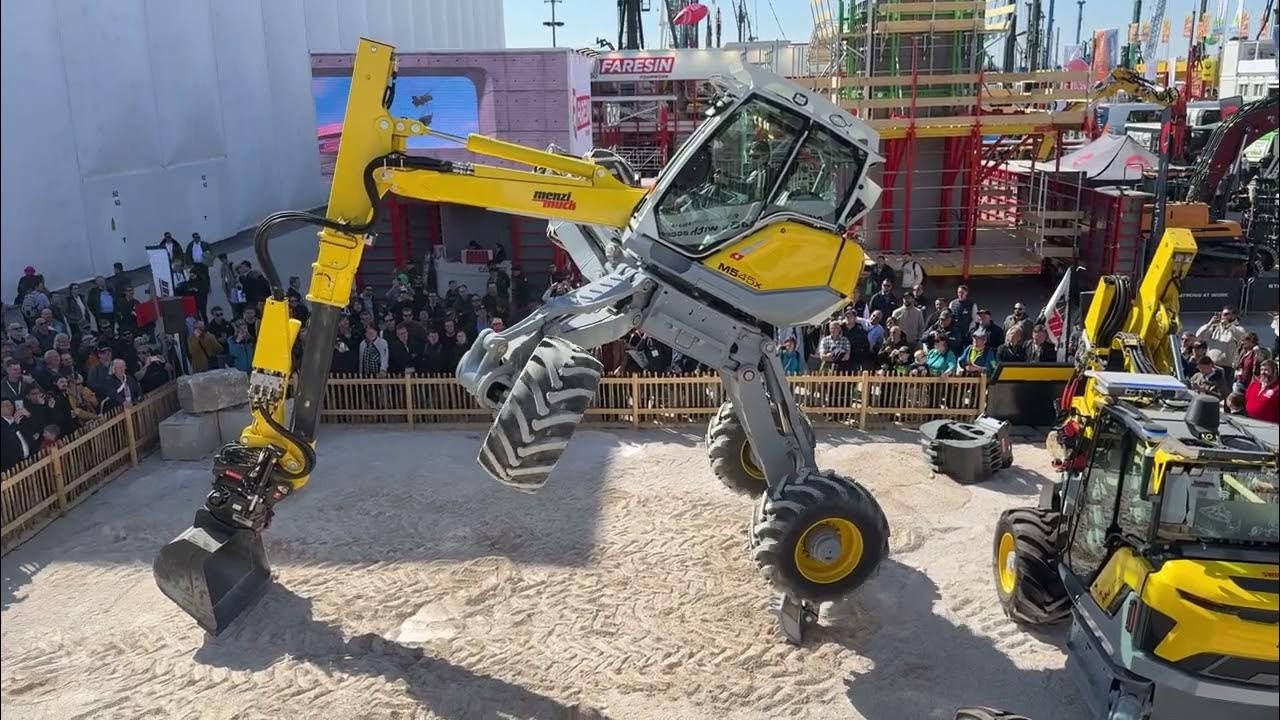

در نمایشگاه‌هایی مانند باوما ۲۰۲۵ احتمالاً مانورهایی مانند بالا رفتن از رمپ، حرکت جانبی خرچنگی و شبیه‌سازی عبور از زمین‌های دشوار برای نمایش قابلیت‌ها اجرا می‌شود. کاربرد اپراتوری از راه دور از طریق واقعیت افزوده، به ویژه برای ایمنی در محیط‌های پرخطر، از دیگر بخش‌های نمایش خواهد بود.

منزی ماک M545X

پیام اصلی دستگاه این است که زمانی وارد میدان می‌شود که دیگر ماشین‌آلات از ادامه کار عاجزند؛ چه فضا تنگ باشد، چه زمین ناهموار یا موانعی مانند آب، گل، صخره و شیب. این ویژگی‌ها به اپراتور امکان انجام پروژه‌هایی را می‌دهد که دیگران قادر به انجامش نیستند و فرصتی خاص و رقابتی در بازار فراهم می‌کند. دستگاه به عنوان چاقوی سوئیسی ماشین‌آلات عمرانی با دقت یک ساعت سوئیسی و پایداری یک بانک سوئیسی توصیف شده است.

منزی ماک M545X

خلاصه:
منزی ماک M545X، که احتمالاً مرکز توجه در باوما ۲۰۲۵ خواهد بود، بیل عنکبوتی فوق‌پیشرفته‌ای است که برای غلبه بر زمین‌های دشوار و شرایطی که ماشین‌آلات معمولی از آن عاجزند طراحی شده است. شاسی و بازوی ثبت‌شده و حرکت مستقل هر پایه، فناوری‌هایی مانند P-Vation و Vx-Drive، قدرت تثبیت و مانور استثنایی (از جمله حرکت جانبی) را در شیب‌های تند، زمین ناهموار و حتی در آب تا عمق ۲٫۲ متر فراهم می‌کند. تامین نیروی آن با موتور قدرتمند دویتز و هیدرولیک پیشرفته باعث ارائه نیروی حفاری و بالابری بالا به همراه فناوری صرفه‌جویی سوخت می‌شود. ایمنی و راحتی اپراتور با کلبین ایمن، دید عالی و کنترل‌های ارگونومیک تضمین شده است. توانایی عبور از موانع، کار در فضاهای تنگ و اپراتوری از راه دور، این دستگاه را به ابزاری منحصر به‌فرد برای بسیاری از صنایع تبدیل کرده و انجام پروژه‌هایی را ممکن می‌سازد که پیش‌تر غیرممکن به نظر می‌رسیدند. اگر به دنیای ماشین آلات راهسازی علاقه مند هستید کوماتسو D575A را مطالعه کنید.

مشخصات فنی منزی ماک M545X

موتوردیزل ۴ سیلندر دویتز TCD 4.1 L4قدرت115 کیلووات (156 اسب بخار)
فشار هیدرولیک کاری320 بارظرفیت پمپ هیدرولیک کاری290 لیتر در دقیقه
ظرفیت پمپ هیدرولیک حرکت210 لیتر در دقیقهفشار هیدرولیک حرکت400 بار
وزن عملیاتی (بدون ابزار)13,500 کیلوگرمگشتاور چرخش52,000 نیوتن‌متر
حداکثر سرعت حرکت15 کیلومتر بر ساعتحداکثر زاویه شیب عرضی/سرازیری30° عرضی / 45° سرازیری
نیروی بالابری9,800 کیلوگرم در طول 3 مترنیروی شکست109 کیلونیوتن
عمق بدنه‌پذیری2,200 میلی‌مترحداکثر عمق حفاری6,190 میلی‌متر
حداکثر ارتفاع حفاری10,235 میلی‌مترحداکثر شعاع کار8,670 میلی‌متر
عرض دستگاه در حالت حمل2,335 میلی‌مترحداکثر عرض موقعیت‌دهی (جلو)6,000 میلی‌متر
حداکثر عرض موقعیت‌دهی (پشت)6,900 میلی‌مترتا عرض تایر800 میلی‌متر
قدرت سیستم آپشن Powerline220 لیتر در دقیقه با فشار 350 بارکلاس آلایندگی موتورمطابق استاندارد مرحله IIIA، IV و V
ظرفیت باک سوخت180 لیتر + 240 لیتر ذخیره در شاسیظرفیت مخزن AdBlue20 لیتر
فواصل سرویستا 500 ساعتایمنی کلبینROPS و FOPS
